便攜式EL測試系統利用電致發光原理檢測光伏太陽能電池板內部缺陷，搭載2476萬級紅外相機?？勺R別隱裂、斷柵、黑心、虛焊等12種缺陷類型，配備儲能電源與Wi-Fi無線控制模塊，適用于電站現場及倉庫到貨檢測。

便攜式EL測試系統是基于電致發光原理開發的光伏組件無損檢測設備。當向太陽能電池板施加正向偏置電壓時，電池片內部的電子與空穴復合釋放能量，產生近紅外發光現象。如果電池片存在隱裂、斷柵、虛焊等缺陷，缺陷區域的載流子復合效率降低，在紅外成像中呈現為暗斑或條紋。該系統搭載2476萬級紅外相機，能夠捕捉這些微弱的發光差異并將其轉化為可視化圖像，從而精準定位組件內部的直流質量問題。

該設備可識別的缺陷類型覆蓋了光伏組件生產和安裝過程中的主要質量問題。根據產品技術資料，系統能夠檢測隱裂、破片、碎片、斷柵、黑心、虛焊、工藝污染、低效率片、黑邊、燒結、過刻、穿孔等12種缺陷類型。其中隱裂和斷柵是影響組件發電效率的常見問題，虛焊和黑心則可能導致組件在長期運行中產生熱斑效應。通過及時發現這些缺陷，用戶可以在組件安裝前剔除不合格產品，避免因質量問題造成的發電量損失或安全隱患。

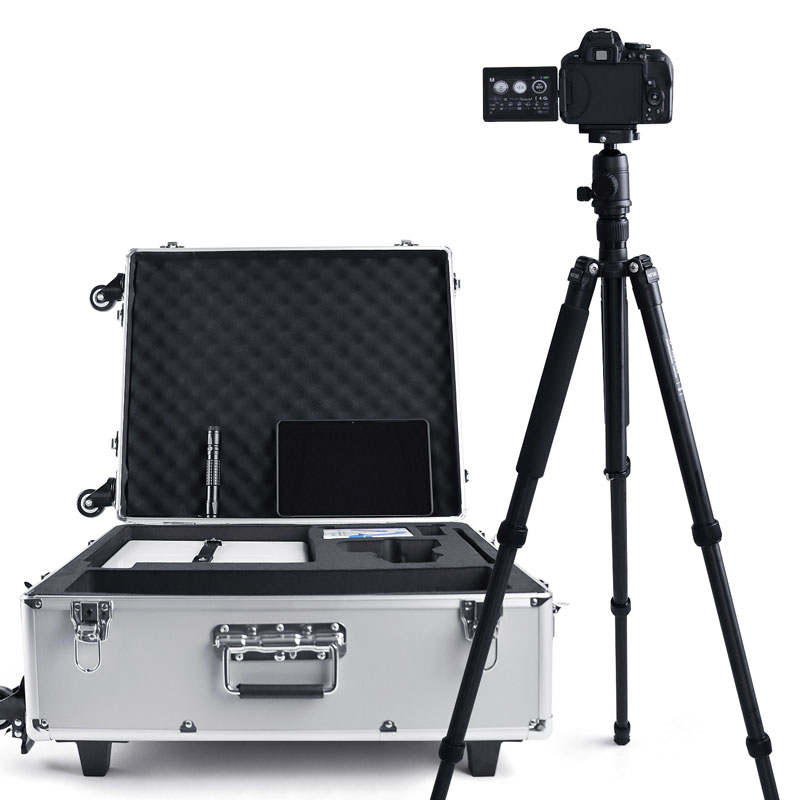

便攜式EL測試系統在結構設計上充分考慮了現場使用的便利性。整機采用模塊化設計，由紅外相機、可調程控恒流電源、輕量化三腳架及Wi-Fi圖傳模塊組成，整機重量控制在5公斤左右，可通過背包攜帶。設備內置儲能電源支持戶外連續工作，無需外接市電。在檢測操作方面，用戶通過平板電腦連接Wi-Fi無線控制模塊即可遠程觸發相機拍照并實時查看檢測圖像，無需在相機本體上進行參數調整。

該設備適用于多種現場檢測場景。在光伏電站組件到貨驗收環節，可在倉庫內完成批量組件的質量抽檢。在電站建設安裝現場，可在組件安裝前進行逐塊檢測，避免將存在內部缺陷的組件安裝到支架上。對于已投入運行的光伏電站，該系統可用于故障組件的現場排查。檢測可在白天或夜晚進行，白天需配合防紅外暗室遮光罩使用，夜晚可直接在燈光或月光環境下完成檢測，環境光對成像質量無明顯影響。
